Modèle Sulfaconew — Refactorisation C++ du modèle Sulfaco avec l'interface MaterialPointMethod

Fichiers sources : src/Models/ModelFiles/Sulfaconew.cpp · base/Sulfaconew/Sulfaconew · base/Sulfaconew/Sulfaco

Auteurs du modèle : Gu, Dangla (Université Gustave Eiffel) Titre interne : "Internal/External sulfate attack of concrete (2017)" (identique à Sulfaco)

Table des matières

Contexte et objectif
Ce que Sulfaconew n'est PAS
Architecture C++ : les nouveautés
3.1 L'interface MaterialPointMethod
3.2 Les structures de valeurs typées
3.3 Le namespace BaseName()
3.4 Les paramètres nommés
Physique du modèle (identique à Sulfaco)
Test de régression : comparaison Sulfaco vs Sulfaconew
Description pas-à-pas des fichiers d'entrée
6.1 Fichier Sulfaconew — simulation avec le nouveau modèle
6.2 Fichier Sulfaco — simulation de référence avec l'ancien modèle
Tableau de correspondance des paramètres
Conseils pour étendre le modèle
Références bibliographiques

1. Contexte et objectif

Le modèle Sulfaconew simule exactement la même physique que Sulfaco — l'attaque sulfatique interne/externe du béton, avec chimie multi-espèces, cinétiques de précipitation et pression de cristallisation de l'ettringite. Sa raison d'être n'est pas une nouvelle loi de comportement, mais une réingénierie logicielle complète du code source :

Sulfaconew = Sulfaco (physique) + MaterialPointMethod (architecture C++ moderne)

L'objectif est de migrer progressivement les modèles BIL d'un style C procédural (tableaux bruts, macros #define, indices entiers) vers une architecture C++ orientée objet, générique et auto-différentiable. Sulfaconew sert de modèle de référence pour cette migration.

Sulfaco.c (C, 2017)                    Sulfaconew.cpp (C++, 2024)
─────────────────────────────────────────────────────────────────
static double* f = ...                 struct ImplicitValues_t<T> {
#define N_CH(i)   (f+7*NN*NN)[i]        T Mole_solidportlandite;
#define N_AFt(i)  (f+7*NN*NN+4*NN)[i]  T Mole_solidAFt;
                                         ...
#define R_AFm  12                      };
pm("R_AFm") → 12
                                       struct Parameters_t {
GetProperty("R_AFm")                     double r_afm;
                                          ...
                                       };

2. Ce que Sulfaconew n'est PAS

Pas un nouveau modèle physique : les équations de conservation, les lois cinétiques, la pression de cristallisation, le transport de Nernst-Planck sont identiques à Sulfaco.
Pas une extension : mêmes 6 inconnues, mêmes phases solides, même domaine 1D.
Pas une correction de bugs : la physique est préservée à l'identique, comme le démontrent les simulations de régression dans base/Sulfaconew/.

3. Architecture C++ : les nouveautés

3.1 L'interface `MaterialPointMethod`

Le cœur de la refactorisation est l'adoption de l'interface MaterialPointMethod_t<Values_t> de BIL. Là où Sulfaco.c implémentait directement les fonctions BIL globales (ComputeInitialState, ComputeImplicitTerms, etc.), Sulfaconew.cpp délègue ces responsabilités à une structure MPM_t :

struct MPM_t : public MaterialPointMethod_t<Values_t> {
  MaterialPointMethod_SetInputs_t<Values_t>              SetInputs;
  MaterialPointMethod_Integrate_t<Values_t>              Integrate;
  MaterialPointMethod_Initialize_t<Values_t>             Initialize;
  MaterialPointMethod_SetTangentMatrix_t<Values_t>       SetTangentMatrix;
  MaterialPointMethod_SetFluxes_t<Values_t>              SetFluxes;
  MaterialPointMethod_SetIndexOfPrimaryVariables_t       SetIndexOfPrimaryVariables;
  MaterialPointMethod_SetIncrementOfPrimaryVariables_t   SetIncrementOfPrimaryVariables;
};

Chaque membre est une méthode de point matériau avec une responsabilité unique et claire :

Méthode	Rôle	Équivalent dans Sulfaco.c
`SetInputs`	Lit les inconnues nodales → remplit `Values_t`	Début de `ComputeImplicitTerms`
`Initialize`	Calcule l'état initial (t=0)	`ComputeInitialState`
`Integrate`	Intègre les lois constitutives sur `[t, t+dt]`	Corps de `ComputeImplicitTerms`
`SetTangentMatrix`	Calcule la matrice de rigidité tangente	`ComputeMatrix`
`SetFluxes`	Calcule les flux entre éléments	`ComputeResidu` (partie flux)
`SetIndexOfPrimaryVariables`	Mappe inconnues ↔ indices	`pm()` + macros `E_Sulfur`...
`SetIncrementOfPrimaryVariables`	Met à jour les incréments Newton	Implicite dans le solveur

3.2 Les structures de valeurs typées

Au lieu des tableaux double* f avec des macros #define N_CH(i) (f+offset)[i], Sulfaconew utilise des structs C++ templatées qui nomment chaque champ :

template<typename T = double>
struct ImplicitValues_t {
  T U_sulfur;
  T U_charge;
  T U_calcium;
  T U_potassium;
  T U_aluminium;
  T U_eneutral;           // (si E_ENEUTRAL défini)
  T Mole_sulfur;
  T MolarFlow_sulfur[Element_MaxNbOfNodes];
  T Mole_calcium;
  T MolarFlow_calcium[Element_MaxNbOfNodes];
  // ... (tous les bilans de masse et flux)
  T Mole_solidportlandite;
  T Mole_solidgypsum;     // CSH2
  T Mole_solidAH3;
  T Mole_solidAFm;
  T Mole_solidAFt;
  T Mole_solidC3AH6;
  T Mole_solidCSH;
  T Porosity;
  T Strain;
  T CrystalPressure;
  T DamageStrain;
  T PoreRadius;
  T SaturationDegree_crystal;
  // ...
};

Le paramètre template T est la clé de l'architecture : en substituant T = double pour les calculs normaux, ou T = autodiff::dual (différentiation automatique), la même fonction Integrate calcule à la fois les valeurs et les dérivées exactes pour la matrice tangente, sans écrire de code de dérivation à la main.

De même :

template<typename T = double>
struct ExplicitValues_t {
  T Tortuosity_liquid;
  T AqueousConcentration[CementSolutionDiffusion_NbOfConcentrations];
};

template<typename T = double>
struct ConstantValues_t {
  T InitialVolume_solidtotal;
};

Ces trois structures remplacent les zones mémoire f (implicite), va (explicite) et v0 (constant) de Sulfaco.c, avec des noms lisibles plutôt que des offsets entiers.

3.3 Le namespace `BaseName()`

namespace BaseName() {
  template<typename T> struct ImplicitValues_t;
  template<typename T> struct ExplicitValues_t;
  // ...
  struct Parameters_t { ... };
}
using namespace BaseName();

Le macro BaseName() génère un nom de namespace unique dérivé du nom du fichier source (Sulfaconew). Cette technique isole les types du modèle dans un espace de noms propre, évitant les conflits de noms lorsque plusieurs modèles BIL sont compilés ensemble (par exemple si deux modèles définissent tous les deux une struct Parameters_t).

3.4 Les paramètres nommés

La fonction pm() de Sulfaco renvoyait un entier index dans un tableau double[] :

// Sulfaco.c : opaque, source d'erreurs
if(strcmp(s,"R_AFm") == 0) return (12) ;

Dans Sulfaconew, pm() utilise le macro Parameters_Index(champ) qui calcule automatiquement l'offset de chaque champ dans la struct Parameters_t :

// Sulfaconew.cpp : auto-calculé, résistant aux refactorisations
if(!strcmp(s,"PrecipitationRate_AFm")) {
  return (Parameters_Index(r_afm)) ;
}

Les noms de paramètres dans le fichier d'entrée sont également renommés pour être auto-documentés (voir §7).

En outre, ReadMatProp initialise les valeurs par défaut directement dans le code :

// Valeurs par défaut si non précisées dans le fichier d'entrée
Material_GetProperty(mat)[pm("PrecipitationRate_AFm")]  = 4.6e-4 ; /* mol/L/s, Salgues 2013 */
Material_GetProperty(mat)[pm("PrecipitationRate_AFt")]  = 4.6e-4 ;
Material_GetProperty(mat)[pm("PrecipitationRate_C3AH6")] = 1.e-10 ;
Material_GetProperty(mat)[pm("PrecipitationRate_CSH2")]  = 1.e-10 ;

Cela évite les comportements indéterminés lorsqu'un paramètre est omis.

4. Physique du modèle (identique à Sulfaco)

La physique est rigoureusement identique au modèle Sulfaco. Se référer à ce document pour le détail complet. En résumé :

6 équations de conservation (Volumes Finis) : $$\frac{\partial N_S}{\partial t} + \nabla \cdot \mathbf{W}_S = 0 \qquad \frac{\partial N_{Ca}}{\partial t} + \nabla \cdot \mathbf{W}_{Ca} = 0 \qquad \cdots$$

Chimie de solution résolue par HardenedCementChemistry.h à $T = 293\,\text{K}$.

Cinétiques solides (AFt, AFm, CSH2, C₃AH₆) du premier ordre en sursaturation : $$n_x(t+\Delta t) = \max\!\left(n_x(t) + \Delta t \cdot R_x \cdot (S_x - 1),\, 0\right)$$

Pression de cristallisation (Kelvin-Thomson) : $$P_c = \frac{RT}{V_\text{AFt}} \ln\!\left(\beta\right) \qquad \beta_\text{eq}(r) = \exp\!\left(\frac{2\,\Gamma_\text{AFt}\,V_\text{AFt}}{RT\,r}\right)$$

Endommagement par loi exponentielle : $$D(\varepsilon) = 1 - \frac{\varepsilon_0}{\varepsilon}\exp\!\left(-\frac{\varepsilon - \varepsilon_0}{\varepsilon_f}\right)$$

Transport de Nernst-Planck avec tortuosité de Bazant-Najjar : $$\mathbf{W}_i = -\phi\,\tau(\phi)\left(D_i \nabla c_i + z_i \frac{F D_i}{RT} c_i \nabla\psi\right)$$

5. Test de régression : comparaison Sulfaco vs Sulfaconew

Le répertoire base/Sulfaconew/ contient deux fichiers d'entrée distincts, chacun lançant la même simulation avec un modèle différent :

Fichier	Modèle BIL	Objectif
`Sulfaconew`	`Sulfaconew`	Simulation avec le nouveau code C++
`Sulfaco`	`Sulfaco`	Simulation de référence avec l'ancien code C

Les paramètres matériaux, les conditions initiales, les fonctions temporelles et la discrétisation sont strictement identiques entre les deux fichiers (voir les différences de nommage au §7). Le fichier Gnuplot Sulfaconew.gp lit le fichier Sulfaco.p1 (issu du fichier d'entrée Sulfaco) et trace les mêmes 9 figures que base/Sulfaco/Sulfaco.gp. Ceci permet de vérifier visuellement que les deux implémentations produisent exactement les mêmes résultats.

Résultats attendus identiques (à la précision numérique près) :

Figure	Sortie
1	Déformation de gonflement $\varepsilon(t)$
2	Indice de saturation de l'AFt
3	Teneur en ettringite $n_\text{AFt}(t)$
4	Pression de cristallisation $P_c(t)$
5	pH de la solution de pores
6	Indices de saturation AFt et gypse (CSH₂)
7	Phases solides : CH, AFt, C₃AH₆
8	Concentration en $\text{SO}_4^{2-}$
9	Contrainte effective $S_c \cdot P_c$ vs déformation

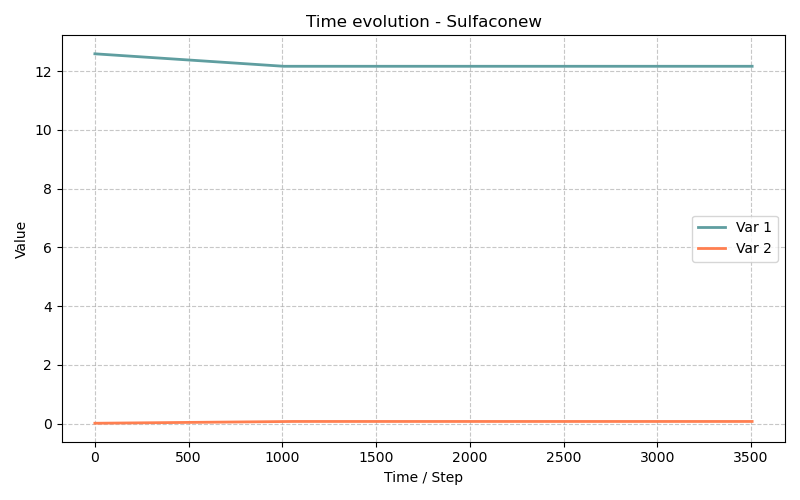

Sulfaconew - Résultats de la simulation

6. Description pas-à-pas des fichiers d'entrée

6.1 Fichier `Sulfaconew` — simulation avec le nouveau modèle

Système d'unités et géométrie

Units
Length = decimeter
Time   = second
Mass   = hectogram

Geometry
Dimension = 1  plan

Mesh
2       ← 2 nœuds
0. 1    ← Nœud 1 : x=0
1.      ← Nœud 2 : x=1 dm
1       ← 1 élément
1       ← Région 1

Identique à base/Sulfaco/Sulfaco.

Matériau (`Material`) — noms de paramètres explicites

Material
Model = Sulfaconew
InitialPorosity = 0.23
InitialContent_CH     = 1.53
InitialContent_CSH    = 1.393
InitialContent_AH3    = 1.e-6
InitialContent_CSH2   = 0
InitialContent_AFm    = 0
InitialContent_AFt    = 0
InitialContent_C3AH6  = 0.2
PrecipitationRate_CSH2   = 1.e-12
PrecipitationRate_AFm    = 1.e-6
PrecipitationRate_C3AH6  = 1.e-6
PrecipitationRateAtInterface_AFt = 8.4e-8
PrecipitationRateAtPoreWall_AFt = 4.4e-9
ElasticBulkModulus = 30.1e9
BiotCoef = 0.54
Strain0 = 4.e-4
Strainf = 6.4e-3
AdsorbedSulfatePerUnitMoleOfCSH_coefA = 0
AdsorbedSulfatePerUnitMoleOfCSH_coefB = 0.87
Curves_log = Sat  r = Range{r1 = 1.e-8 , r2 = 1.e-3 , n = 1000}
             S_r = Expressions(1){r0=155.82e-8; m = 0.2516 ; S_r = (1 + (r0/r)**(1/(1-m)))**(-m)}

Nouveautés par rapport à Sulfaco :

porosity → InitialPorosity : précise que c'est la porosité initiale (avant réaction).
N_CH → InitialContent_CH : indique clairement la teneur initiale en mol/L.
K_bulk → ElasticBulkModulus : nom physiquement explicite (module de compression isostatique).
Biot → BiotCoef : distingue le coefficient de Biot d'autres paramètres nommés Biot dans d'autres modèles.
A_i → PrecipitationRateAtInterface_AFt : distingue la croissance à l'interface libre (paroi de pore) de la croissance en pore confiné.
A_p → PrecipitationRateAtPoreWall_AFt : croissance dans le pore confiné qui génère la pression.
AlphaCoef, BetaCoef → AdsorbedSulfatePerUnitMoleOfCSH_coefA/B : nomme explicitement la loi d'adsorption de Langmuir.
R_AFm, R_C3AH6... → PrecipitationRate_* : uniformise le préfixe pour toutes les cinétiques.

Valeurs par défaut dans le code : si DissolutionRateAtInterface_AFt et DissolutionRateAtPoreWall_AFt ne sont pas précisés dans le fichier, ReadMatProp les initialise automatiquement à la même valeur que les taux de précipitation correspondants (symétrie précipitation/dissolution).

Initialisation, Fonctions, Conditions aux limites

Strictement identiques à base/Sulfaco/Sulfaco : mêmes 6 inconnues logc_so4, psi, z_ca, z_al, logc_k, logc_oh, mêmes 5 fonctions temporelles à 5 paliers, mêmes conditions aux limites en région 1.

Fenêtre temporelle et convergence

Dates
2
0.  3.5e6        # t=0 à t=3.5×10⁶ s ≈ 40 jours

Time Steps
Dtini = 1.e3     # Pas initial de 1000 s
Dtmax = 1.e3     # Pas fixe de 1000 s

Identique à base/Sulfaco/Sulfaco.

6.2 Fichier `Sulfaco` — simulation de référence avec l'ancien modèle

Ce fichier fait tourner l'ancien modèle Sulfaco avec exactement les mêmes paramètres physiques (traduits dans l'ancienne nomenclature) :

Material
Model = Sulfaco         ← ancien modèle
porosity = 0.23         ← vs InitialPorosity
N_CH     = 1.53         ← vs InitialContent_CH
N_CSH    = 1.393
N_AH3    = 1.e-6
N_C3AH6  = 0.2
R_CSH2   = 1.e-12       ← vs PrecipitationRate_CSH2
R_AFm    = 1.e-6
R_C3AH6  = 1.e-6
A_i = 8.4e-8            ← vs PrecipitationRateAtInterface_AFt
A_p = 4.4e-9            ← vs PrecipitationRateAtPoreWall_AFt
K_bulk = 30.1e9         ← vs ElasticBulkModulus
Biot = 0.54             ← vs BiotCoef
Strain0 = 4.e-4
Strainf = 6.4e-3
AlphaCoef = 0           ← vs AdsorbedSulfatePerUnitMoleOfCSH_coefA
BetaCoef = 0.87         ← vs AdsorbedSulfatePerUnitMoleOfCSH_coefB

Note importante : ce fichier n'utilise pas de courbe Curves_log = Sat ... : la courbe de saturation est cherchée dans le fichier Sat présent dans le répertoire, lu automatiquement par BIL.

Le fichier .gp lit Sulfaco.p1 pour produire les figures de régression, ce qui permet de comparer graphiquement les sorties des deux modèles sans modifier le script de visualisation.

7. Tableau de correspondance des paramètres

Sulfaco (ancien nom)	Sulfaconew (nouveau nom)	Valeur dans les cas tests	Signification
`porosity`	`InitialPorosity`	0.23	Porosité initiale du béton sain
`N_CH`	`InitialContent_CH`	1.53 mol/L	Teneur initiale en portlandite
`N_CSH` ou `N_Si`	`InitialContent_CSH`	1.393 mol/L	Teneur initiale en C-S-H
`N_AH3`	`InitialContent_AH3`	1e-6 mol/L	Teneur initiale en gibbsite
`N_CSH2`	`InitialContent_CSH2`	0	Pas de gypse initial
`N_AFm`	`InitialContent_AFm`	0	Pas de monosulfoaluminate initial
`N_AFt`	`InitialContent_AFt`	0	Pas d'ettringite secondaire initiale
`N_C3AH6`	`InitialContent_C3AH6`	0.2 mol/L	Hydrogrenat initial
`R_CSH2`	`PrecipitationRate_CSH2`	1e-12 mol/L/s	Cinétique gypse (lente)
`R_AFm`	`PrecipitationRate_AFm`	1e-6 mol/L/s	Cinétique AFm
`R_C3AH6`	`PrecipitationRate_C3AH6`	1e-6 mol/L/s	Cinétique C₃AH₆
`A_i`	`PrecipitationRateAtInterface_AFt`	8.4e-8	Cinétique AFt à l'interface libre
`A_p`	`PrecipitationRateAtPoreWall_AFt`	4.4e-9	Cinétique AFt en pore confiné
`K_bulk`	`ElasticBulkModulus`	30.1e9 Pa	Module de compression isostatique
`Biot`	`BiotCoef`	0.54	Coefficient de Biot
`Strain0`	`Strain0`	4e-4	Déformation seuil d'endommagement
`Strainf`	`Strainf`	6.4e-3	Déformation caractéristique de rupture
`AlphaCoef`	`AdsorbedSulfatePerUnitMoleOfCSH_coefA`	0	Coefficient $\alpha$ adsorption (désactivé)
`BetaCoef`	`AdsorbedSulfatePerUnitMoleOfCSH_coefB`	0.87	Coefficient $\beta$ adsorption Langmuir
(pas d'équivalent)	`DissolutionRateAtInterface_AFt`	= `A_i` par défaut	Cinétique de dissolution à l'interface
(pas d'équivalent)	`DissolutionRateAtPoreWall_AFt`	= `A_p` par défaut	Cinétique de dissolution en pore

8. Conseils pour étendre le modèle

L'architecture MaterialPointMethod de Sulfaconew est conçue pour faciliter les extensions. Voici comment ajouter une nouvelle variable d'état :

1. Ajouter le champ dans ImplicitValues_t :

template<typename T = double>
struct ImplicitValues_t {
  // ... champs existants ...
  T MaNouvellVariable;   // ← ajout ici
};

2. Calculer sa valeur dans MPM_t::Integrate :

val.MaNouvellVariable = f(val.CrystalPressure, ...) ;

3. La dérivée pour la matrice tangente est automatique : si T = autodiff::dual, le calcul de MaNouvellVariable propage automatiquement les dérivées partielles.

4. Ajouter le paramètre matériau dans Parameters_t :

struct Parameters_t {
  // ... paramètres existants ...
  double mon_nouveau_parametre;
};

5. Déclarer la lecture dans pm() :

if(!strcmp(s,"NomDansLeFichierEntree")) {
  return (Parameters_Index(mon_nouveau_parametre)) ;
}

En comparaison, ajouter la même variable dans Sulfaco.c nécessiterait : (1) choisir manuellement un offset NVI, (2) ajouter un #define, (3) incrémenter NVI, (4) ajouter la dérivée à la main dans ComputeMatrix.

9. Références bibliographiques

Dangla, P. (2018). BIL — A finite element code for coupled problems in mechanics, physics and chemistry. Documentation interne, Université Gustave Eiffel. — Description de l'interface MaterialPointMethod et du framework CustomValues_t utilisé dans Sulfaconew.
Les références physiques du modèle (Biot, Coussy, Flatt-Scherer, Nernst-Planck, Van Genuchten) sont identiques à celles de Sulfaco.
Langer, U. & Steinbach, O. (Eds.) (2016). Adaptive Finite Elements in Linear and Nonlinear Solid and Structural Mechanics. CISM Courses and Lectures. — Contexte général des architectures de solveurs EF orientés objet avec templates C++.
Logg, A., Mardal, K.-A., & Wells, G. (2012). Automated Solution of Differential Equations by the Finite Element Method (FEniCS). Springer. — Exemple de référence d'une architecture similaire : types paramétrés par T pour la différentiation automatique dans un code EF générique.

Figure	Sortie
1	Déformation de gonflement \(\varepsilon(t)\)
2	Indice de saturation de l'AFt
3	Teneur en ettringite \(n_\text{AFt}(t)\)
4	Pression de cristallisation \(P_c(t)\)
5	pH de la solution de pores
6	Indices de saturation AFt et gypse (CSH₂)
7	Phases solides : CH, AFt, C₃AH₆
8	Concentration en \(\text{SO}_4^{2-}\)
9	Contrainte effective \(S_c \cdot P_c\) vs déformation
