Modèle BBM — Barcelona Basic Model pour sols non saturés (2D axisymétrique)

Fichiers sources : src/Models/ModelFiles/BBM.c · src/Models/ConstitutiveLaws/PlasticityModels/PlasticityBBM.c

Exemples : test_examples/BBM/BBM · test_examples/BBM/BBM2 · test_examples/BBM/BBM_pcst

Auteurs du modèle Bil : Eizaguirre, Dangla (Université Gustave Eiffel)

---

Table des matières

1. Contexte et objectif
2. Hypothèses
3. Variables et notation
4. Modèle mathématique
5. 4.1 Équations de conservation
6. 4.2 Loi de comportement élastique non-linéaire
7. 4.3 Surface de charge et courbe LC
8. 4.4 Règle d'écoulement et écrouissage
9. 4.5 Couplage hydromécanique — flux de Darcy
10. 4.6 Courbes de rétention capillaire
11. Conditions aux limites et initiales
12. Explication détaillée des fichiers d'entrée
13. 6.1 Fichier principal BBM — compression isotrope avec cycles de succion
14. 6.2 Fichier BBM2 — chemin de contraintes p-q avec succion variable
15. 6.3 Fichier BBM_pcst — succion constante
16. 6.4 Courbes matériaux : wrc2, krc2, lc
17. 6.5 Maillage carre.msh et géométrie carre.geo
18. Résultats
19. Discrétisation numérique
20. Références bibliographiques

---

1. Contexte et objectif

Le modèle BBM implémente le Modèle de Barcelone de Base (Barcelona Basic Model, BBM), proposé par Alonso, Gens et Josa (1990), qui est le modèle de référence pour la mécanique des sols non saturés. Il étend le modèle Cam-Clay modifié aux états non saturés en introduisant la succion \(s = p_g - p_l\) comme variable d'état supplémentaire, qui module l'enveloppe de plasticité via la courbe d'effondrement à charge (Loading Collapse, LC).

Le modèle est couplé hydromécanique : les déformations du squelette solide modifient la porosité et donc le stockage d'eau, tandis que la succion affecte la rigidité et la résistance. L'écoulement de l'eau suit la loi de Darcy généralisée.

Les trois cas test illustrent des essais en conditions drainées (la succion est imposée directement) sur un volume élémentaire représentatif (VER) cubique axisymétrique :

Fichier	Essai	Objectif
BBM	Compression isotrope avec cycles de charge/décharge, succion croissante par paliers	Vérification de la courbe LC et de l'écrouissage
BBM2	Chemin en p-q (compression triaxiale) avec succion croissante	Vérification de la surface de charge dans l'espace p-q
BBM_pcst	Compression avec cisaillement, succion nulle constante	Comportement saturé, comparaison avec Cam-Clay

---

2. Hypothèses

1. Milieu poreux déformable : squelette solide élastoplastique, porosité variable.
2. Deux phases fluides : phase liquide (eau) et phase gazeuse (à pression constante \(p_g = 0\), prise comme référence).
3. Petites déformations : cadre de la mécanique des milieux continus en petites déformations (tenseur de déformation linéarisé).
4. Contraintes nettes : le comportement mécanique est formulé en termes de contraintes nettes \(\bar{\boldsymbol{\sigma}} = \boldsymbol{\sigma} + p_g\,\mathbf{I}\) et de succion \(s = p_g - p_l \geq 0\).
5. Isotropie transverse (axisymétrie) : problème 2D avec symétrie de révolution.
6. Drained conditions (essais drainés) : la succion est imposée en tout point du domaine ; la perméabilité est très faible (\(k_\text{int} = 10^{-20}\) m²) mais l'état drainé est atteint grâce aux conditions aux limites.
7. Pas de gravité : \(g = 0\) dans les trois cas test.

---

3. Variables et notation

Inconnues primaires

Symbole	Signification	Unité
\(p_l\)	Pression de la phase liquide	Pa
\(\mathbf{u} = (u_1,\,u_2)\)	Vecteur déplacement	m

La succion \(s\) et la contrainte nette \(\bar{\boldsymbol{\sigma}}\) en découlent :

\[s = p_g - p_l = -p_l \quad (\text{car } p_g = 0), \qquad \bar{\boldsymbol{\sigma}} = \boldsymbol{\sigma} + p_g\,\mathbf{I} = \boldsymbol{\sigma}\]

Variables internes (stockées aux points d'intégration)

Symbole	Signification
\(\boldsymbol{\sigma}\)	Tenseur de contrainte totale (9 composantes)
\(\boldsymbol{\varepsilon}^p\)	Tenseur de déformation plastique (9 composantes)
\(m_l\)	Teneur en eau massique
\(\mathbf{W}_l\)	Flux massique de liquide
\(p_{c0}\)	Pression de préconsolidation à succion nulle (variable d'écrouissage)
\(\phi\)	Porosité

Paramètres matériaux (cas test BBM)

Paramètre	Symbole	Valeur	Signification
slope_of_swelling_line	\(\kappa\)	0.011	Pente de la ligne de gonflement (espace \(\ln p\)-\(e\))
slope_of_virgin_consolidation_line	\(\lambda_0\)	0.065	Pente de la NCL à succion nulle
slope_of_critical_state_line	\(M\)	1.2	Pente de la CSL dans \(p\)-\(q\)
initial_pre-consolidation_pressure	\(p_{c0}\)	40 kPa	Pression de préconsolidation initiale
reference_consolidation_pressure	\(p_r\)	10 kPa	Pression de référence pour la courbe LC
kappa_s	\(\kappa_s\)	0.005	Indice de gonflement élastique dû à la succion
suction_cohesion_coefficient	\(k\)	0.8	Coefficient d'augmentation de cohésion par la succion
poisson	\(\nu\)	0.15	Coefficient de Poisson
initial_porosity	\(\phi_0\)	0.25	Porosité initiale
initial_stress	\(\boldsymbol{\sigma}_0\)	\(-1000\) Pa (isotrope)	État de contrainte initial
k_int	\(k_\text{int}\)	\(10^{-20}\) m²	Perméabilité intrinsèque
mu_l	\(\mu_l\)	\(10^{-3}\) Pa·s	Viscosité du liquide
rho_l	\(\rho_l\)	1000 kg/m³	Masse volumique du liquide
rho_s	\(\rho_s\)	2000 kg/m³	Masse volumique des particules solides

---

4. Modèle mathématique

Le modèle BBM résout un système de \(1 + \dim\) équations couplées : 1 équation de conservation de la masse de l'eau et \(\dim\) équations d'équilibre mécanique.

4.1 Équations de conservation

Bilan de masse de l'eau liquide

\[\frac{\partial m_l}{\partial t} + \nabla \cdot \mathbf{W}_l = 0, \qquad m_l = \rho_l\,\phi\,s_l(s)\]

où \(\phi = \phi_0 + \text{tr}\,\boldsymbol{\varepsilon}\) est la porosité courante (Biot), \(s_l(s)\) la saturation en fonction de la succion, et \(\mathbf{W}_l\) le flux de Darcy (§4.5).

Équilibre mécanique (sans gravité)

\[\nabla \cdot \boldsymbol{\sigma} = \mathbf{0}\]

soit en 2D axisymétrique :

\[\frac{\partial \sigma_{rr}}{\partial r} + \frac{\partial \sigma_{rz}}{\partial z} + \frac{\sigma_{rr} - \sigma_{\theta\theta}}{r} = 0\]

\[\frac{\partial \sigma_{rz}}{\partial r} + \frac{\partial \sigma_{zz}}{\partial z} + \frac{\sigma_{rz}}{r} = 0\]

4.2 Loi de comportement élastique non-linéaire

L'élasticité du BBM est non-linéaire : le module de compressibilité volumique dépend de l'état de contrainte et de la succion.

Module de compressibilité volumique :

\[K = -\frac{(1 + e_0)\,\bar{p}}{\kappa + \kappa_s\,\Delta\ln(s + p_\text{atm})}\]

Dans l'implémentation Bil (en pratique, pour les pas de temps courants), on utilise la formulation simplifiée :

\[K = -\frac{(1 + e_0)\,\bar{p}_n}{\kappa}, \qquad E = 3K(1 - 2\nu)\]

où \(\bar{p}_n = (\sigma_{11}^n + \sigma_{22}^n + \sigma_{33}^n)/3 + p_g\) est la pression nette moyenne au pas de temps précédent. Le module de Young \(E\) et le coefficient de cisaillement \(\mu = E/[2(1+\nu)]\) sont mis à jour à chaque pas de temps.

Décomposition élastoplastique des déformations :

\[\boldsymbol{\varepsilon} = \boldsymbol{\varepsilon}^e + \boldsymbol{\varepsilon}^p\]

Contraintes nettes d'essai élastique :

\[\bar{\boldsymbol{\sigma}}^* = \bar{\boldsymbol{\sigma}}_n + \mathbb{C}^e : \Delta\boldsymbol{\varepsilon}\]

avec la contribution supplémentaire de la succion :

\[\Delta\bar{\sigma}_m^s = -\bar{p}_n\,\frac{\kappa_s}{\kappa}\,\Delta\ln\!\left(\frac{s + p_\text{atm}}{s_n + p_\text{atm}}\right)\]

4.3 Surface de charge et courbe LC

La surface de charge BBM (critère de plasticité) dans l'espace contraintes nettes est :

\[\boxed{f(\bar{p},\,q,\,s) = \frac{q^2}{M^2} + (\bar{p} - p_s)(\bar{p} + p_c(s)) = 0}\]

où :

Terme	Expression	Signification
\(\bar{p}\)	\((\bar{\sigma}_{11} + \bar{\sigma}_{22} + \bar{\sigma}_{33})/3\)	Pression nette moyenne (négative en compression)
\(q\)	\(\sqrt{3J_2}\)	Contrainte déviatorique
\(M\)	1.2	Pente de la CSL
\(p_s(s)\)	\(k \cdot s\)	Augmentation de cohésion par la succion
\(p_c(s)\)	courbe LC	Pression de préconsolidation à la succion \(s\)

Courbe LC (Loading Collapse) :

La courbe LC relie la pression de préconsolidation à la succion \(s\) à celle à succion nulle \(p_{c0}\) via :

\[\ln\frac{p_c(s)}{p_r} = \text{lc}(s)\,\ln\frac{p_{c0}}{p_r}\]

où le facteur LC \(\text{lc}(s)\) est :

\[\text{lc}(s) = \frac{\lambda_0 - \kappa}{\lambda(s) - \kappa}, \qquad \lambda(s) = \lambda_0\left[(1-r)\,e^{-\beta s} + r\right]\]

Avec les paramètres du cas test : \(\lambda_0 = 0.065\), \(\kappa = 0.011\), \(r = 0.75\), \(\beta = 20 \times 10^{-6}\) Pa\(^{-1}\).

Cette formule montre que : - À \(s = 0\) : \(\lambda(0) = \lambda_0\), \(\text{lc}(0) = 1\), \(p_c(0) = p_{c0}\) (sol saturé, Cam-Clay standard). - À \(s > 0\) : \(\lambda(s) < \lambda_0\), \(\text{lc}(s) > 1\), \(p_c(s) > p_{c0}\) — la succion renforce le sol, l'enveloppe de plasticité s'agrandit. - À \(s \to \infty\) : \(\lambda(\infty) = \lambda_0 r = 0.049\), \(\text{lc}(\infty) = (\lambda_0 - \kappa)/(\lambda_0 r - \kappa) \approx 1.43\) — limite asymptotique.

La variable d'écrouissage stockée est \(a = \ln(p_{c0})\), de sorte que :

\[p_{c0} = e^a, \qquad a_0 = \ln(p_{c0,\text{init}}) = \ln(40000) \approx 10.597 \quad \text{(valeur initiale observée dans les résultats)}\]

4.4 Règle d'écoulement et écrouissage

Règle d'écoulement associée (le potentiel plastique est identique à la surface de charge) :

\[\dot{\boldsymbol{\varepsilon}}^p = \dot{\lambda}\,\frac{\partial f}{\partial \bar{\boldsymbol{\sigma}}} = \dot{\lambda}\left[\frac{2\bar{p} + p_c - p_s}{3}\,\mathbf{I} + \frac{3}{M^2}\,\mathbf{s}\right]\]

Loi d'écrouissage isotrope (consolidation isotrope) :

La déformation plastique volumique \(\dot{\varepsilon}^p_v = \text{tr}\,\dot{\boldsymbol{\varepsilon}}^p\) commande l'évolution de la préconsolidation :

\[\dot{a} = \frac{\mathrm{d}\ln p_{c0}}{\mathrm{d}t} = h(\bar{p}, a)\,\dot{\lambda}, \qquad h = -\frac{1 + e_0}{\lambda_0 - \kappa}\,(2\bar{p} + p_c - p_s)\]

Module d'écrouissage (défini par \(\mathrm{d}f = \frac{\partial f}{\partial \bar{\boldsymbol{\sigma}}}:\mathrm{d}\bar{\boldsymbol{\sigma}} - H\,\mathrm{d}\lambda = 0\)) :

\[H = \frac{1 + e_0}{\lambda_0 - \kappa}\,(\bar{p} - p_s)\,(2\bar{p} + p_c - p_s)\,p_c\,\text{lc}(s)\]

Un module positif (\(H > 0\)) indique un comportement écrouissant (consolidation), typique des états de compression normalement consolidée.

4.5 Couplage hydromécanique — flux de Darcy

Le flux massique de liquide est donné par la loi de Darcy (sans gravité dans ces cas test) :

\[\mathbf{W}_l = -K_l\,\nabla p_l, \qquad K_l = \frac{\rho_l\,k_\text{int}\,k_{rl}(s)}{\mu_l}\]

La porositéaurant suit l'évolution de la déformation volumique :

\[\phi = \phi_0 + \text{tr}\,\boldsymbol{\varepsilon}\]

4.6 Courbes de rétention capillaire

Deux courbes sont utilisées (définies analytiquement et tabulées dans wrc2) :

Saturation (modèle van Genuchten) :

\[s_l(s) = \left(1 + \left(\frac{s}{p_0}\right)^{\frac{1}{1-m}}\right)^{-m}, \qquad p_0 = 10^6 \text{ Pa},\quad m = 0.6\]

Perméabilité relative (constante dans ce cas test) :

\[k_{rl}(s) = 1 \quad \forall s\]

Cette simplification (\(k_{rl} = 1\) et \(k_g = 1\) dans krc2) reflète le fait que les cas test sont pilotés en succion (condition drainée) : l'écoulement ne joue pas de rôle dynamique, seules les contraintes mécaniques et la succion imposée contrôlent la réponse.

---

5. Conditions aux limites et initiales

État initial (commun aux trois cas test)

Le VER est initialement dans un état isotrope léger (\(\sigma_0 = -1000\) Pa, très inférieur à la préconsolidation \(p_{c0} = 40000\) Pa) et saturé (\(s = 0\), \(s_l = 1\), \(p_l = 0\)) :

Variable	Valeur initiale
\(\boldsymbol{\sigma}\)	\(-1000\) Pa (isotrope)
\(\mathbf{u}\)	\(\mathbf{0}\)
\(p_l\)	0 Pa
\(s = -p_l\)	0 Pa
\(s_l\)	1.0
\(\phi\)	0.25
\(p_{c0}\)	40 kPa
\(a = \ln(p_{c0})\)	\(\ln(40000) \approx 10.597\)

Conditions aux limites géométriques (communes)

Region	Ligne	Condition	Signification
14	gauche (\(r = 0\))	\(u_1 = 0\)	Axe de symétrie (déplacement radial nul)
11	bas (\(z = 0\))	\(u_2 = 0\)	Base fixe (déplacement vertical nul)
100	domaine entier	\(p_l\) imposé	Succion pilotée via \(p_l = -s\)

---

6. Explication détaillée des fichiers d'entrée

6.1 Fichier principal BBM — compression isotrope avec cycles de succion

Geometry
2 axis

Problème 2D axisymétrique (axis) : \(x\) est le rayon \(r\), \(y\) est la hauteur \(z\). La géométrie est de révolution autour de l'axe \(r = 0\).

---

Mesh
carre.msh

Référence au fichier de maillage externe carre.msh (carré 1 m × 1 m, 1 seul élément quadrilatère). Voir §6.5.

---

Material
Model = BBM
gravity = 0
rho_s = 2000
slope_of_swelling_line = 0.011
slope_of_virgin_consolidation_line = 0.065
poisson = 0.15
slope_of_critical_state_line = 1.2
initial_pre-consolidation_pressure = 0.04e6
reference_consolidation_pressure = 0.01e6
kappa_s = 0.005
initial_stress_11 = -1000
initial_stress_22 = -1000
initial_stress_33 = -1000
initial_porosity = 0.25
rho_l = 1000
k_int = 1e-20
mu_l = 0.001
suction_cohesion_coefficient = 0.8

Les paramètres de plasticité BBM sont :

Paramètre	Valeur	Rôle
slope_of_swelling_line = 0.011	\(\kappa = 0.011\)	Compressibilité élastique (pente gonflement)
slope_of_virgin_consolidation_line = 0.065	\(\lambda_0 = 0.065\)	Compressibilité plastique à saturation
slope_of_critical_state_line = 1.2	\(M = 1.2\)	Angle de frottement : \(\sin\phi' = 3M/(6+M)\)
initial_pre-consolidation_pressure = 0.04e6	\(p_{c0} = 40\) kPa	Preconsolidation initiale
reference_consolidation_pressure = 0.01e6	\(p_r = 10\) kPa	Référence pour la courbe LC
kappa_s = 0.005	\(\kappa_s\)	Compressibilité élastique vis-à-vis de la succion
suction_cohesion_coefficient = 0.8	\(k\)	Cohésion : \(p_s = k \cdot s\)

Les courbes sont définies en ligne de commande analytique (syntaxe Bil de génération de courbes) :

Curves = wrc2   pc = Range{x1 = 0, x2 = 30.e6, n = 171}
                sl = Expressions(1){p0 = 1.e6 ; m = 0.6 ;
                                    sl = (1 + (pc/p0)**(1/(1-m)))**(-m)}

Syntaxe Range{...} : génère un tableau de 171 valeurs de \(p_c\) uniformément espacées entre 0 et \(30 \times 10^6\) Pa.

Syntaxe Expressions(1){...} : définit la colonne sl par la formule van Genuchten : $\(s_l = \left(1 + \left(\frac{p_c}{10^6}\right)^{1/(1-0.6)}\right)^{-0.6} = \left(1 + \left(\frac{p_c}{10^6}\right)^{2.5}\right)^{-0.6}\)$

Curves = krc2   pc = Range{x1 = 0, x2 = 30.e6, n = 171}
                kl = Expressions(1){kl = 1}
                kg = Expressions(1){kg = 1}

Perméabilités relatives constantes à 1 (condition drainée parfaite).

Curves = lc     pc = Range{x1 = 0, x2 = 1.e6, n = 200}
                lc = Expressions(1){l0 = 0.065 ; k = 0.011 ; beta = 20.e-6 ;
                                    r = 0.75 ;
                                    lc = (l0 - k)/(l0*((1-r)*exp(-beta*pc) + r) - k)}

La courbe lc tabule le facteur LC : $\(\text{lc}(p_c) = \frac{\lambda_0 - \kappa}{\lambda_0\left[(1-r)e^{-\beta p_c} + r\right] - \kappa}\)$

\(p_c\) [Pa]	\(\lambda(p_c)\)	\(\text{lc}(p_c)\)
0	0.065	1.000
\(10^5\)	0.057	1.150
\(10^6\)	0.049	1.430 (asymptote)

---

Fields
2
Value = -1.e3 Gradient = 0 0 0 Point = 0 0 0
Value =  1.e3 Gradient = 0 0 0 Point = 0 0 0

Deux champs spatiaux uniformes : - Champ 1 = \(-1000\) Pa : utilisé pour imposer \(p_l = -s\) (la succion en Pa). Comme \(p_l = \text{Champ 1} \times \text{Fonction 2}\), on obtient \(p_l = -1000 \times F_2(t) = -s(t)\) en Pa. - Champ 2 = \(+1000\) Pa : utilisé comme amplitude de la pression mécanique appliquée (\(1\,\text{kPa}\) par unité de fonction).

---

Functions
2
N = 7 F(0) = 1   F(1) = 40  F(2) = 1   F(3) = 80   F(4) = 1   F(5) = 160  F(6) = 1
N = 7 F(0) = 0   F(1.999) = 0  F(2) = 40  F(3.999) = 40  F(4) = 80  F(5.999) = 80  F(6) = 160

Syntaxe des fonctions Bil : N = n donne le nombre de couples \((t_i,\,F_i)\) ; les valeurs intermédiaires sont interpolées linéairement.

• Fonction 1 — pression mécanique (kPa) :

  Valeur (×1000 Pa)
   160│                           ╮ ╮
    80│             ╮ ╮            │  │
    40│   ╮ ╮        │  │            │  │
     1│───╯   ╰───╯    ╰───╯    ╰───
       0   1   2   3   4   5   6  t

Trois cycles chargement-déchargement : 1→40→1 kPa, 1→80→1 kPa, 1→160→1 kPa.

• Fonction 2 — succion (kPa), par paliers instantanés :

  Succion (kPa)
   160│                                     ╭───
    80│                   ╭─────────────╯
    40│       ╭───────────╯
     0│───────╯
       0   1   2   3   4   5   6  t

La succion est nulle pendant le premier cycle, puis augmente par palier (40 kPa à \(t = 2\), 80 kPa à \(t = 4\), 160 kPa à \(t = 6\)).

Piège de lecture : F(1.999) = 0 puis F(2) = 40 crée une montée quasi-instantanée de la succion en \(t = 2\) (sur \(\Delta t = 10^{-3}\) unité de temps). Cela simule une imposition instantanée de succion (le séchage est considéré infiniment rapide devant le chargement mécanique).

---

Boundary Conditions
3
Region = 14 Unknown = u_1 Field = 0 Function = 0
Region = 11 Unknown = u_2 Field = 0 Function = 0
Region = 100 Unknown = p_l Field = 1 Function = 2

Condition	Interprétation
Region = 14 Unknown = u_1 Field = 0	\(u_1 = 0\) sur l'axe (\(r = 0\)) — symétrie axiale
Region = 11 Unknown = u_2 Field = 0	\(u_2 = 0\) en bas (\(z = 0\)) — base fixe
Region = 100 Unknown = p_l Field = 1 Function = 2	\(p_l = (-1000) \times F_2(t) = -s(t)\) sur l'ensemble du domaine

Field = 0 signifie la valeur nulle (zéro) directement.

La condition sur Region = 100 (toute la surface du carré) impose \(p_l\) à tous les nœuds simultanément. Combinée avec Field = 1 (\(= -1000\) Pa) et Function = 2 (montée par paliers), elle crée la succion imposée \(s(t) = 1000 \times F_2(t)\) Pa.

---

Loads
2
Region = 13 Equation = meca_1 Type = pressure Field = 2 Function = 1
Region = 12 Equation = meca_1 Type = pressure Field = 2 Function = 1

Les Loads imposent des conditions de Neumann (flux de traction imposé sur les faces) :

Charge	Interprétation
Region = 13 (bord supérieur)	Pression verticale \(= 1000 \times F_1(t)\) Pa
Region = 12 (bord droit)	Pression radiale \(= 1000 \times F_1(t)\) Pa

Comme les deux faces subissent la même pression, le chargement est isotrope : \(\sigma_{rr} = \sigma_{zz} = -1000 \times F_1(t)\) Pa. Le signe négatif est dû à la convention Bil (une pression est une traction négative).

---

Points
1
0.5 0.5

Sortie au point \((r, z) = (0.5, 0.5)\) m (centre du carré) enregistrée à chaque pas de temps dans BBM.p1.

---

Dates
7
0 1 2 3 4 5 6

Instantanés de l'ensemble du champ sauvegardés dans BBM.t0 à BBM.t6.

---

Objective Variations
u_1 = 1.e-4
u_2 = 1.e-4
p_l = 1000

Variations cibles par pas de temps : - Déplacements : \(\Delta u \leq 10^{-4}\) m (très faible pour capter les transitions plastiques) - Pression : \(\Delta p_l \leq 1000\) Pa (contrôle fin de la succion lors des sauts)

---

Iterative Process
Iteration = 100
Tolerance = 1e-06
Repetition = 0

Time Steps
Dtini = 1.e-4
Dtmax = 1e-3

Pas de temps très petits (\(\Delta t_\text{ini} = 10^{-4}\), \(\Delta t_\text{max} = 10^{-3}\)) pour suivre les sauts de succion quasi-instantanés (montées en \(10^{-3}\) unité de temps). Newton–Raphson avec jusqu'à 100 itérations et une tolérance \(10^{-6}\).

---

6.2 Fichier BBM2 — chemin de contraintes p-q avec succion variable

Ce cas test réalise un chemin de contrainte dans l'espace \((p, q)\) en appliquant séparément une contrainte isotrope (p) et une contrainte déviatorique (q). Il nécessite 4 champs et 3 fonctions :

Fields
4
Type = affine  Value =  1.e3    Point = 0 0 0   ← Champ 1 : amplitude isotrope
Type = affine  Value = -0.33e3  Point = 0 0 0   ← Champ 2 : correction radiale (-1/3)
Type = affine  Value =  0.66e3  Point = 0 0 0   ← Champ 3 : correction axiale (+2/3)
Type = affine  Value =  -1.e3   Point = 0 0 0   ← Champ 4 : succion (négatif)

Construction du chemin p-q :

Pour un état de contrainte axisymétrique \((\sigma_r, \sigma_z)\) : $\(p = \frac{2\sigma_r + \sigma_z}{3}, \qquad q = |\sigma_z - \sigma_r|\)$

En appliquant une contrainte \(\sigma_r = \text{Ch1} \times F_1 + \text{Ch2} \times F_2\) et \(\sigma_z = \text{Ch1} \times F_1 + \text{Ch3} \times F_2\) :

\[\sigma_r = 1000\,F_1 - 330\,F_2, \qquad \sigma_z = 1000\,F_1 + 660\,F_2\]

\[\Rightarrow \quad p \approx 1000\,F_1, \qquad q \approx 990\,F_2 \approx F_2 \text{ kPa}\]

Les fonctions :

N = 6  F(0) = 1   F(1) = 40   F(2) = 1   F(3) = 80   F(4) = 1   F(5) = 160  ← p en kPa
N = 6  F(0) = 1   F(1) = 20   F(2) = 1   F(3) = 40   F(4) = 1   F(5) = 80   ← q en kPa
N = 6  F(0) = 0   F(1.999) = 0  F(2) = 40  F(3.999) = 40  F(4) = 80  F(5) = 80  ← succion

Le chemin de contrainte trace des cycles dans l'espace \(p\)-\(q\) : compression isotrope (\(F_1\)) et ajout de déviateur (\(F_2\)) se combinent pour approcher ou dépasser la surface de charge BBM.

---

6.3 Fichier BBM_pcst — succion constante

Identique à BBM2 mais avec une succion nulle constante :

N = 6  F(0) = 0  F(1) = 0  F(2) = 0  F(3) = 0  F(4) = 0  F(5) = 0  ← succion = 0

Ce cas reproduit le comportement Cam-Clay modifié à saturation complète, servant de référence pour valider la limite saturée du BBM.

---

6.4 Courbes matériaux : wrc2, krc2, lc

Ces fichiers sont générés automatiquement par Bil à partir des expressions analytiques de la section Curves. Ils sont au format ASCII :

wrc2 (3 colonnes : \(p_c\), \(s_l\), \(k_l\), \(k_g\)) — courbe de rétention van Genuchten :

# Models: X-axis(1) Expressions(2) Expressions(3) Expressions(4)
# Labels: pc(1) sl(2) kl(3) kg(4)
0.000000e+00   1.000000e+00   1.000000e+00   1.000000e+00
1.764706e+05   9.922319e-01   1.000000e+00   1.000000e+00
...
3.000000e+07   6.085066e-03   1.000000e+00   1.000000e+00

\(p_c\) [Pa]	\(s_l\) [-]	Remarque
0	1.000	Sol saturé
\(10^5\)	0.979	Légèrement désaturé
\(10^6\)	0.758	Désaturation notable
\(10^7\)	0.302	Fortement désaturé
\(3 \times 10^7\)	0.006	Quasi-résiduel

lc (2 colonnes : \(p_c\), lc) — facteur LC :

# Labels: pc(1) lc(2)
0.000000e+00   1.000000e+00    ← sol saturé : p_c(s) = p_c(0)
5.025126e+03   1.029626e+00    ← succion 5 kPa : +3% de préconsolidation
1.005025e+04   1.057973e+00    ← succion 10 kPa : +6%
1.000000e+06   1.430464e+00    ← succion 1 MPa : +43% (asymptote)

---

6.5 Maillage carre.msh et géométrie carre.geo

La géométrie est un carré unité \([0,1] \times [0,1]\) m généré avec Gmsh.

carre.geo — fichier source Gmsh :

cl1 = 1;                          // taille caractéristique = 1 m (1 seul élément)
Point(1) = {0, 0, 0, cl1};        // (r=0, z=0) — coin bas-gauche (axe + base)
Point(2) = {1, 0, 0, cl1};        // (r=1, z=0) — coin bas-droit
Point(3) = {1, 1, 0, cl1};        // (r=1, z=1) — coin haut-droit
Point(4) = {0, 1, 0, cl1};        // (r=0, z=1) — coin haut-gauche (axe + sommet)
Line(11) = {1, 2};                 // bord bas (z=0)  → Region 11
Line(12) = {2, 3};                 // bord droit (r=1) → Region 12
Line(13) = {3, 4};                 // bord haut (z=1)  → Region 13
Line(14) = {4, 1};                 // axe (r=0)        → Region 14
Plane Surface(100) = {99};         // surface intérieure → Region 100
Recombine Surface {100};           // forcer quadrilatères

carre.msh — maillage compilé (format Gmsh v1) :

$NOD
4                           ← 4 nœuds
1  0  0  0                  ← nœud 1 : (r=0, z=0)
2  1  0  0                  ← nœud 2 : (r=1, z=0)
3  1  1  0                  ← nœud 3 : (r=1, z=1)
4  0  1  0                  ← nœud 4 : (r=0, z=1)
$ELM
5
1  1  1  11  2  1  2        ← élément linéaire, Region 11 (bas), nœuds 1-2
2  1  1  12  2  2  3        ← élément linéaire, Region 12 (droit), nœuds 2-3
3  1  1  13  2  3  4        ← élément linéaire, Region 13 (haut), nœuds 3-4
4  1  1  14  2  4  1        ← élément linéaire, Region 14 (axe), nœuds 4-1
5  3  1  100  4  1  2  3  4 ← quadrilatère, Region 100, nœuds 1-2-3-4

Le maillage est intentionnellement minimal (1 seul élément quadrilatère à 4 nœuds) : ces cas test représentent le comportement d'un point de Gauss (VER), et la convergence spatiale n'est pas l'objectif.

---

7. Résultats

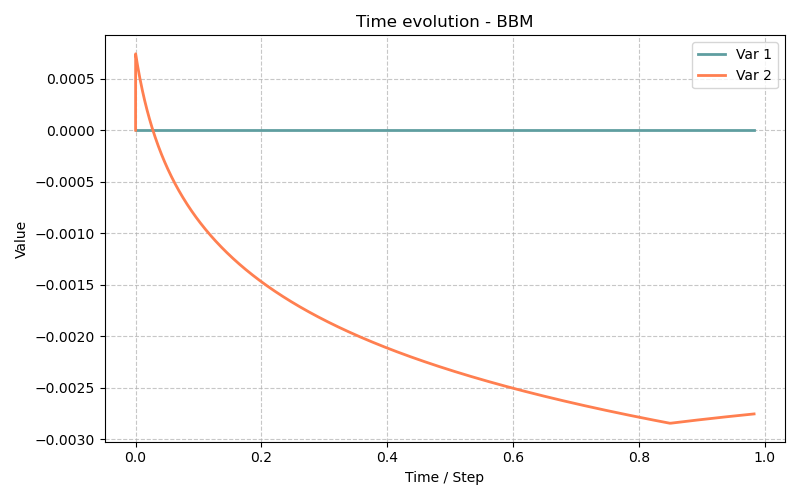

Les résultats du cas test BBM sont stockés dans BBM.t0–BBM.t6 (champs spatiaux) et BBM.p1 (évolution temporelle au point central \((0.5,\,0.5)\)).

Format des fichiers de résultats

Chaque ligne de BBM.p1 contient 29 colonnes :

# Time(1) Liquid_pore_pressure(2) Displacements(3) Fluid_mass_flow(6)
# Stresses(9) Saturation_degree(18) Void_ratio_variation(19)
# Plastic_strains(20) Hardening_variable(29)

Les colonnes clés :

Colonne	Quantité	Unité
1	Temps \(t\)	— (sans dimension, \(t_\text{max} = 6\))
2	\(p_l\)	Pa
9, 13, 17	\(\sigma_{11}\), \(\sigma_{22}\), \(\sigma_{33}\)	Pa
18	\(s_l\)	—
19	\(\Delta e = (1+e_0)\,\text{tr}\,\boldsymbol{\varepsilon}\)	—
29	\(a = \ln(p_{c0})\)	—

Évolution aux instants clés

Instant	\(t\)	\(p_l\) [Pa]	\(\sigma\) [Pa]	\(s\) [kPa]	\(s_l\) [-]	\(\Delta e\)	\(a = \ln p_{c0}\)
Initial	0	0	−1000	0	1.000	0	10.597
Après 1er chargement (40 kPa)	1	0	−40000	0	1.000	−0.0408	10.597
Après 1er déchargement	2	0	−1000	0	1.000	−0.0054	10.597
Après 2e chargement (80 kPa, s=40 kPa)	3	−40000	−80000	40	0.998	−0.0694	10.906
Après 2e déchargement	4	−40000	−5000	40	0.998	−0.0394	10.945
Après 3e chargement (160 kPa, s=80 kPa)	5	−80000	−143000	80	0.996	−0.0935	11.234
État final (s=80 kPa, déchargé)	6	−160000	−1000	160	0.993	−0.0457	11.317

Note : la variable \(a = \ln(p_{c0})\) reste constante pendant les phases élastiques (cycles 1) et augmente lors des phases plastiques (cycles 2 et 3), reflétant l'écrouissage de la préconsolidation.

Interprétation physique

1er cycle (t = 0 → 2) — compression saturée à 40 kPa : - Le matériau est chargé jusqu'à sa préconsolidation initiale \(p_{c0} = 40\) kPa : la déformation est purement élastique (hardv constant = 10.597). - La déformation volumique élastique lors du chargement : \(\Delta e \approx -0.041\), calculée par \(\Delta e = -(1+e_0)\kappa\,\Delta\ln p \approx -(1+0.333) \times 0.011 \times \ln(40000/1000) = -0.039\) ✓ - Lors du déchargement, une fraction de la déformation est récupérée.

2e cycle (t = 2 → 4) — application de succion (40 kPa) puis compression à 80 kPa : - La succion augmente la préconsolidation via la courbe LC : \(p_c(40\,\text{kPa}) = p_{c0} \times \text{lc}(40000) \approx 40000 \times 1.15 = 46\) kPa. - En comprimant à 80 kPa > 46 kPa, le matériau plastifie → hardv passe de 10.597 à 10.906 (\(p_{c0}\) passe de 40 à 54 kPa). - La saturation chute légèrement à \(s_l = 0.998\) (succion = 40 kPa < 100 kPa — faible désaturation).

3e cycle (t = 4 → 6) — succion 80 kPa puis compression à 160 kPa : - Nouvel accroissement de la préconsolidation. La LC à \(s = 80\) kPa donne \(p_c(80\,\text{kPa}) \approx 40000 \times 1.22 = 49\) kPa. - Chargement à 160 kPa >> 49 kPa → forte plastification, hardv monte à 11.317 (\(p_{c0} \approx 82\) kPa).

Diagramme \(\Delta e\) — \(\ln p\) (généré par BBM.gp → E-P.eps) :

 Δe
  0 │───╮
     │    ╰─────╮
−0.04│           ╰──╮ ← cycle élastique (saturation)
     │               ╰────╮
−0.07│    ← plastification ╰╮ ← pente λ(40kPa)
     │                       ╰────╮
−0.09│         ← pente λ(80kPa)   ╰──
     └─────────────────────────────────── ln p
      1kPa      40kPa   80kPa    160kPa

La pente des courbes de compression change avec la succion, reflétant la variation de \(\lambda(s)\).

---

8. Discrétisation numérique

Le modèle BBM utilise la méthode des éléments finis (FEM) via FEM.h. Le système couplé hydromécanique à \(1 + \dim\) équations par nœud est résolu simultanément (formulation monolithique).

Matrice tangente élémentaire (découpage par blocs) :

\[\mathbf{K} = \begin{pmatrix} K_{pp} & K_{pu} \\ K_{up} & K_{uu} \end{pmatrix}\]

Bloc	Expression	Signification
\(K_{uu}\)	\(\int \mathbf{B}^T \mathbb{C}^{ep} \mathbf{B}\,dV\)	Rigidité élastoplastique tangente
\(K_{up}\)	\(\int \mathbf{B}^T \frac{\partial\bar{\boldsymbol{\sigma}}}{\partial p_l}\,\mathbf{N}\,dV\)	Couplage mécanique-hydraulique
\(K_{pu}\)	\(\int \mathbf{N}^T \rho_l\,s_l\,\text{div}\,\mathbf{N}_u\,dV\)	Couplage Biot (déformation → stockage)
\(K_{pp}\)	\(\int \mathbf{N}^T C(p_l)\,\mathbf{N}\,dV + \Delta t\,\int \mathbf{B}^T K_l\,\mathbf{B}\,dV\)	Capacité capillaire + diffusion

La matrice de rigidité élastoplastique \(\mathbb{C}^{ep}\) est calculée par le module de plasticité PlasticityBBM.c via le retour au critère (return mapping). L'algorithme utilise l'AutoDiff (différentiation automatique) pour calculer le gradient du critère et le module d'écrouissage de façon exacte.

---

9. Références bibliographiques

Modèle de Barcelone — BBM

• Alonso, E. E., Gens, A. & Josa, A. (1990). A constitutive model for partially saturated soils. Géotechnique, 40(3), 405–430. — Article fondateur du BBM : surface de charge LC, courbe de rétention, couplage succion-mécanique.

• Gens, A. & Alonso, E. E. (1992). A framework for the behaviour of unsaturated expansive clays. Canadian Geotechnical Journal, 29(6), 1013–1032. — Extension aux argiles gonflantes (BExM).

• Gens, A. (1996). Constitutive modelling: Application to compacted soils. In Unsaturated Soils, E. Alonso & P. Delage (Eds.), Vol. 3, pp. 1179–1200. — Synthèse des modèles pour sols non saturés.

Mécanique des sols non saturés

• Fredlund, D. G. & Morgenstern, N. R. (1977). Stress state variables for unsaturated soils. Journal of Geotechnical Engineering, 103(GT5), 447–466. — Définition des contraintes nettes et de la succion comme variables d'état indépendantes.

• Coussy, O. (2004). Poromechanics. John Wiley & Sons, Chichester. — Cadre thermodynamique rigoureux pour les milieux poreux multiphasiques (contraintes effectives généralisées, potentiel de Helmholtz).

• Wheeler, S. J. & Sivakumar, V. (1995). An elasto-plastic critical state framework for unsaturated soil. Géotechnique, 45(1), 35–53. — Validation expérimentale du BBM sur sols compactés.

Courbe LC et comportement avec succion

• Cui, Y. J. & Delage, P. (1996). Yielding and plastic behaviour of an unsaturated compacted silt. Géotechnique, 46(2), 291–311. — Détermination expérimentale de la courbe LC pour limon compacté.

• Romero, E., Gens, A. & Lloret, A. (1999). Water permeability, water retention and microstructure of unsaturated compacted Boom clay. Engineering Geology, 54(1–2), 117–127. — Courbes de rétention et comportement hydromécanique des argiles non saturées.

Plasticité et retour au critère

• Simo, J. C. & Hughes, T. J. R. (1998). Computational Inelasticity. Springer, New York. — Algorithmes de retour au critère (return mapping) et calcul de la matrice tangente consistante.

• Borja, R. I. (1991). Cam-Clay plasticity, Part II: Implicit integration of constitutive equation based on a nonlinear elastic stress predictor. Computer Methods in Applied Mechanics and Engineering, 88(2), 225–240. — Intégration implicite du Cam-Clay modifié, base de l'algorithme BBM.

Implémentation numérique couplée

• Lewis, R. W. & Schrefler, B. A. (1998). The Finite Element Method in the Deformation and Consolidation of Porous Media (2e éd.). John Wiley & Sons, Chichester. — Formulation FEM couplée pour la consolidation des milieux poreux.

• Dangla, P. — Bil : a FEM/FVM platform for multiphysics simulations. Université Gustave Eiffel. Code source : https://github.com/Universite-Gustave-Eiffel/bil
