1. Contexte et objectif

Le modèle M10 résout l'équation de Richards pour l'écoulement monophasique de l'eau liquide dans un milieu poreux partiellement saturé. La phase gazeuse est supposée à pression constante ; seule la pression liquide \(p_l\) est l'inconnue.

Dans ce cas spécifique test_examples/M10-2, la modélisation s'attache à reproduire le drainage gravitaire d'une colonne de billes de verre, mais cette fois sur un plan bidimensionnel (2D). Le but de ce test est de valider le comportement de l'intégration purement locale de la méthode des Éléments Finis (FEM) de M10 sur un maillage non structuré importé (M10-2.msh), contrairement au cas M10-1 qui n'était qu'un découpage monodimensionnel généré à la volée.

Bien que le maillage possède une largeur (coordonnée \(x \in [0, 0.01]\) m), l'absence de charges ou de gradients transversaux garantit un écoulement strictement vertical le long de l'axe \(y \in [0, 0.2]\) m.

Paramètre de base Valeur
Porosité \(\phi\) 0.38
Perméabilité intrinsèque \(k_\text{int}\) \(8.9 \times 10^{-12}\) m²

2. Hypothèses

  1. Monophasique liquide 2D : La résolution vectorielle se fait sur un plan \((x,y)\). La pression gazeuse est imposée à un plafond constant \(p_g = 10^5\) Pa.
  2. Isotherme : Viscosité et densités constantes.
  3. Porosité rigide : \(\phi = \text{constante}\).
  4. Gravité vectorielle : \(\mathbf{g} = (0, -9.81)\) m/s² orientée vers le bas.

3. Variables et notation

Inconnue primaire nodale

Symbole Signification Unité
\(p_l\) Pression de la phase liquide 2D \(p_l(x,y)\) Pa

La dynamique locale (points de Gauss) se gère à l'aide de la pression capillaire \(p_c = p_g - p_l\).

Variables secondaires

Symbole Signification
\(s_l(p_c)\) Degré de saturation en eau liquide
\(k_{rl}(p_c)\) Perméabilité relative pondératrice
\(m_l\) Teneur en eau locale
\(\mathbf{W}_l\) Vecteur de flux de liquide \((W_{lx}, W_{ly})\)

4. Modèle mathématique

4.1 Équation de conservation

Bilan de masse sur le contrôle de volume bidimensionnel des éléments finis :

\[\frac{\partial m_l}{\partial t} + \nabla \cdot \mathbf{W}_l = 0 \quad \text{avec } m_l = \rho_l\,\phi\,s_l(p_c)\]

4.2 Loi de flux de Darcy vectorielle

Le flux est propulsé par la charge motrice générale, en tenant compte des deux degrés de gradients continus :

$\(\mathbf{W}_l = -K_l\,\left( \begin{pmatrix} \frac{\partial p_l}{\partial x} \\ \frac{\partial p_l}{\partial y} \end{pmatrix} - \rho_l \begin{pmatrix} 0 \\ g_y \end{pmatrix} \right)\)$ (Où \(g_y = -9.81\))

La dépendance du coefficient effectif \(K_l = \frac{\rho_l\,k_\text{int}\,k_{rl}(p_c)}{\mu_l}\) au champ local \(p_c\) pilote directement la progression frontale non linéaire.

4.3 Courbe de rétention et perméabilité relative

Le milieu de billes en verre présente une désaturation extrêmement soudaine. Sa courbe d'essai est retranscrite au sein de test_examples/M10-2/billes.

Grandeur Valeur Description
\(p_{c,\text{entrée}}\) ≈ 500 Pa Pression d'entrée d'air caractéristique
\(s_{l,\text{max}}\) 1.0 Saturation complète en dessous de 500 Pa
\(s_{l,\text{résiduel}}\) ≈ 0.09 Vide hydraulique total à ~ 1000 Pa

4.4 Forme condensée — équation de Richards

La substitution des variables conduit au système Jacobien classique pour obtenir le système de Newton :

\[ -C(p_c) \frac{\partial p_l}{\partial t} - \nabla \cdot \left[ K_l \left(\nabla p_l - \rho_l\,\mathbf{g}\right) \right] = 0 \]

La variable \(C(p_c)\) (Capacité de matrice) est le produit \(-\rho_l\,\phi\,\partial s_l/\partial p_c\).

5. Conditions aux limites et initiales

Conditions initiales : l'appel du Champ M10-2

La colonne n'est pas remplie en régime hydrostatique stabilisé avec la gravité, mais selon une simple dévaluation linéaire sur Y pour imposer un lourd flux initial drainant : (Fichier M10-2 : Val = 1.e5 Grad = 0 -3400 Poin = 0 0)

$\(p_l(x,\,y,\,t=0) = p_{l0} + G_{y}\,y\)$ Avec \(p_{l0} = 10^5 \text{ Pa}\) et \(G_y = -3400 \text{ Pa/m}\).

Bord géométrique \(y\) [m] \(p_l(t=0)\) [Pa] \(S_l(t=0)\) [-]
Base (Reg 1) 0 \(10^5\) 1.000
Sommet libre 0.2 \(9.932 \times 10^4\) ≈ 0.9998

Note sur \(X\) : Tout \(x\) à la même hauteur \(y\) reçoit strictement l'exacte même valeur de pression initiale.

Conditions aux limites (FEM - Vectorielles)

  • Boundary Conditions impose Reg = 1 à Fonc = 0 sur Champ = 1. L'assise 2D (\(y = 0\)) est maintenue bloquée à l'état de pression du Champ 1, c'est-à-dire la pression atmosphérique saturée pure de \(10^5\) Pa.
  • Les frontières extérieures (parois latérales en \(X\) gauche et droite) comme le toit extérieur en \(Y\) libre sont implicitement paramétrés sous conditions de Newman Naturelle, se comportant en frontières imperméables exactes : aucun flux ne rentre.

6. Cas test : colonne de billes bidimensionnelle (test_examples/M10-2)

Paramètres de simulation

Ce cas reprend exactement les exécutions de M10-1 mais à un coût vectoriel supérieur car M10-2.msh possède un nombre de nœuds bien plus importants disséminés horizontalement et verticalement.

Paramètre Valeur
Type de maillage GMSH bidimensionnel (2 plan)
Durée totale 300 s
Sorties demandées \(t = 0\), \(t = 120\), \(t = 300\) s
Tolérance d'erreur Newton \(1.0\times 10^{-10}\)

Physique de drainage en surface

La décrue des saturations doit suivre l'onde de front verticale pure. Puisque tous les gradients locaux en \(\partial p_l / \partial x\) sont rigoureusement vides, le solveur Éléments Finis 2D n'assiste à aucun écoulement transversal.

7. Résultats

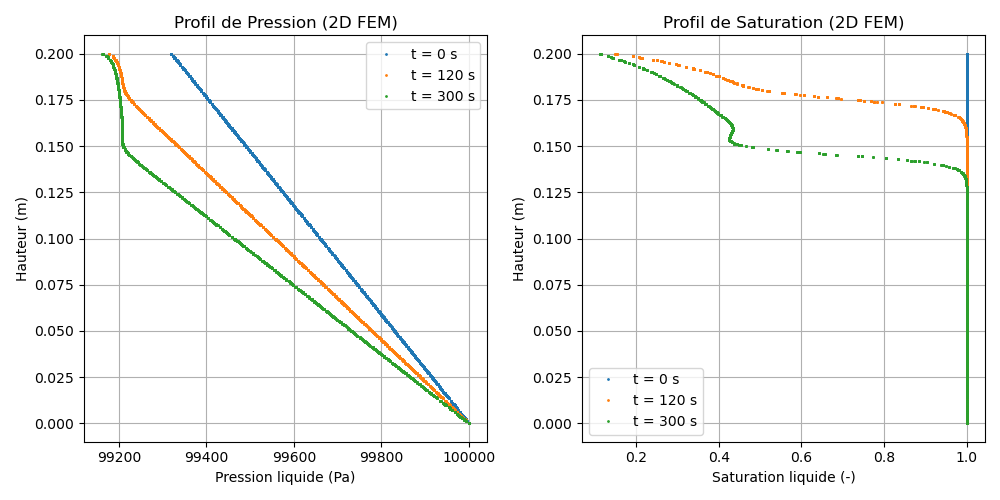

La représentation suivante est générée selon un graphe de dispersion (scatter) superposant individuellement chaque nœud du plan 2D selon son étagement y vis-à-vis des valeurs de la pression \(p_l\) et de saturation \(S_l\).

Bien que des nœuds différents existent sur la même base \(y\), aucune déviation d'axe croisé de \(p_l\) n'est constatée, soulignant visuellement les courbes lisses, justifiant la qualité d'homogénéité isotrope du solveur d'intégration de M10.

Résultats du Modèle M10-2

Les phases :

  • En \(t=0\) : Entraînement hydraulique puissant par poussée de la masse (\(W_l \approx -5.7 \times 10^{-2}\) kg/m²·s) et le retard isobarique initial.
  • En \(t=120\) et \(t=300\) s : Disparition de la saturation sur le sommet. Cette frontière passe au résiduel total (\(S_l \approx 0.11\)). L'arrêt des flux et le retour vers The equilibrium hydrostatique strict est à 100% garanti par FEM.

8. Discrétisation numérique Éléments Finis 2D

Dans ce mode, l'algorithme ComputeVariables injecte le format \(x\) et \(y\) au cœur de la matrice conductivité du nœud : - La matrice de masse déploie ses fonctions de forme intégrales pleines (\(N_i(x,y)\,N_j(x,y)\)) aux points de Gauss du volume. - La construction de la Jacobienne de conductivité régit à la fois les gradients \(\frac{\partial p_l}{\partial x}\) et \(\frac{\partial p_l}{\partial y}\).

Si le maillage M10-2.msh était distordu géométriquement, l'approche continue standard FEM appliquée garantirait la mass-conservation globale du drainage final, l'un des piliers du standard de Celia et al.

9. Références bibliographiques

  • Celia, M. A., Bouloutas, E. T. & Zarba, R. L. (1990). A general mass-conservative numerical solution for the unsaturated flow equation. Water Resources Research, 26(7), 1483–1496. — Rôle sur l'exigence d'une méthode variationnelle propre (utilisée dans ce module bil 2D/3D).
  • Zienkiewicz, O. C., & Taylor, R. L. (2000). The Finite Element Method. — Principes de quadrature en 2D spatial.
  • Dangla, P. — Bil : a FEM/FVM platform for multiphysics simulations. Université Gustave Eiffel. Code source : https://github.com/Universite-Gustave-Eiffel/bil
